旋轉編碼器零位設定的七種方法分享

在旋轉編碼器應用中，零位的準確設定對系統的穩定運行至關重要。以下是編碼器零位設定的七種方法，旨在適應不同的應用場景和需求。

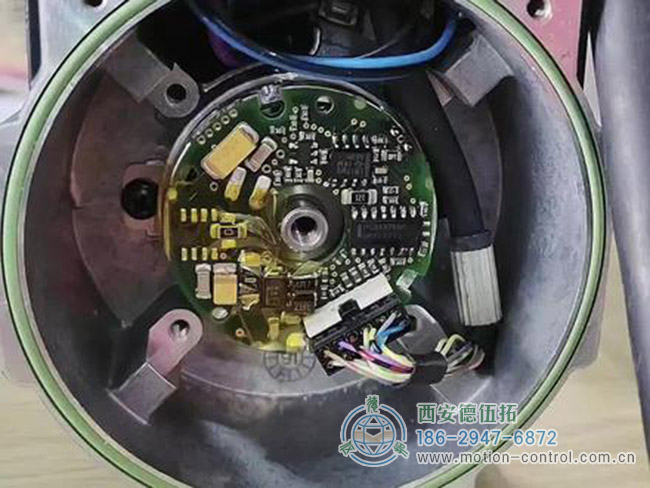

圖為設定編碼器零位的照片

一、編碼器軸轉動找零

這是最常用的方法之一，通過旋轉編碼器的轉軸至預設的零位。增量值編碼器和單圈絕對值編碼器常采用此方式。軸套型編碼器同樣適用。然而，這種方法可能存在零點不易精確找到、精度有限的缺點。

二、編碼器外殼旋轉找零

對于緊湊型安裝的同步法蘭（或伺服法蘭）外殼，編碼器外殼旋轉找零是更為合適的方法。這種方法通過旋轉編碼器外殼來設定零位。

三、通電移動安裝機械對零

在通電狀態下，將安裝好的機械移動到編碼器對應的零位位置進行設定。這種方法適用于需要精確對位的場合。

四、偏置計算法

偏置計算法是一種靈活的零位設定方法。它不需要機械和編碼器進行零位找正，而是根據編碼器讀數與實際位置的偏差來計算偏置量。在后續使用中，編碼器讀數減去這個偏置量即可得到實際位置值。對于高精度編碼器或量程較大的絕對值多圈編碼器，這種方法尤為常用。

五、智能化外部置零

部分智能化編碼器提供了外部置零功能，通過編碼器自帶的按鍵或外部軟件設置即可實現零位設定。這種方法方便快捷，但需注意操作規范，以避免誤設。

六、絕對值編碼器零位設定注意事項

對于絕對值編碼器，零位設定需謹慎。一旦設定為零位，再向下旋轉（如下滑、移動、慣性過沖等）可能導致數據跳變至最大值，甚至溢出設定范圍。此外，絕對值編碼器還存在旋轉方向問題，若方向設定錯誤，數據將出現跳變。因此，即使某些進口編碼器具備外部置零功能，也建議謹慎使用。

七、預置非零位+偏置計算法/置“中”法

為避免零點跳變問題，可采用預置非零位（留出下滑、過沖余量）并預置旋轉方向+偏置計算的方法。另一種方法是置“中”，即將偏置量設為中點值，置位線與電源正相觸后，編碼器輸出的即為中點位置。在此行程范圍內（+/-半全程），無論旋轉方向如何，均可確保不會經過零點跳變。

綜上所述，編碼器零位設定的方法多種多樣，應根據具體應用場景和需求選擇合適的方法。通過合理的零位設定，可確保編碼器系統的穩定運行和精度要求。
