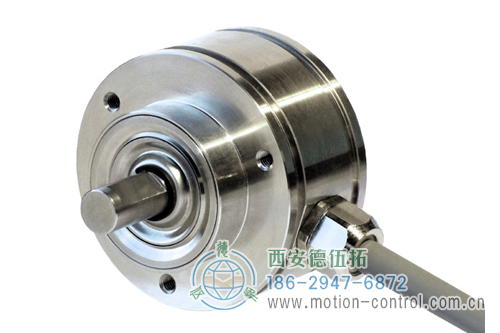

AR62/AR63磁式絕對值重載編碼器
單圈分辨率為12 位，多圈分辨率可達16位
大尺寸軸承可提供3倍標準絕對值編碼器的使用壽命
寬溫度范圍：-40 ~ +100℃
可潛水：防護等級可達 IP69K
惡劣環境下，200 g 抗沖擊/20 g 抗振動
不銹鋼或鋁制外殼
模擬量接口：測量范圍用度數表示；電流或電壓輸出
模擬量接口：測量范圍用度數表示；電流或電壓輸出

AR62/AR63磁式絕對值重載編碼器 - 適合所有環境條件的堅固編碼器！
AR62/AR63 的特點不僅包括特別堅固的外殼，還有通用的尺寸和結實的滾珠軸承。編碼器的軸具有承受非常大的軸向和徑向負載的能力，源于使用了性能優異的軸承，同時承受軸向300N 和徑向 300N 的力情況下機械壽命可達 109 轉。
AR62/AR63 被設計成可以抵抗最高的加速度，極端溫度波動，甚至可以水下使用。由于這些特點，這款堅固的絕對值編碼器是以下應用的理想選擇：風能、海上和陸上交通工具，印刷和木材和石材加工機械，還有各種需要在惡劣環境下可靠工作的應用。AR62 兼容標準工業驅動器?？梢蕴峁┑慕涌谟?SSI，CANopen 和模擬量（0 ~ 10V或４ ~ 20mA）。
單圈分辨率是 12 位，例如一圈 (360°) 被分解為 4096 測量步。AR62/63 使用了突破性的多圈技術，其具有獨特的優勢：它提供非接觸，自激活，無電池和活動部件。標準多圈分辨率是 16 位。
安裝厚度僅為 32mm，這是同類型產品中較小的。這可以節省寶貴的空間，對于機器的總體設計非常有好處。

AR62/AR63磁式絕對值重載編碼器的應用
ACURO-XR 的好處在以下應用領域非常明顯：
● 建筑機械
● 工程車輛 / 卡車
● 龍門起重機
● 海上設備
● 近海工廠
● 風能場
● 商業太陽能場
● 食品和飲料工業
● 灌裝廠
● 壓力機

AR62/AR63磁式絕對值重載編碼器技術參數

技術數據（機械）

外徑	58 mm
安裝厚度	32 mm
軸徑1	10 mm（實心軸）
法蘭( 安裝外殼 )	同步夾緊法蘭
軸端防護等級(EN 60529)	IP67 或 IP69k
外殼防護等級(EN 60529)	IP67 或 IP69k
軸載，軸向 / 徑向	最大 300 N / 300 N
最高轉速	最高 1500rpm（連續），最高 5000rpm（短時）
啟動轉矩	≤ 4.5Ncm
轉動慣量	25 gcm2
抗振動 (DIN EN 60068-2-6)	200 m/s2
抗沖擊 (DIN EN 60068-2-27)	2000 m/s2 (6ms)
工作溫度	SSI：-40℃ ~ +100℃ 海上應用（DNV GL認證）：-40℃ ~ +85℃2 CANopen, 模擬量：-40℃ ~ +85℃
相對濕度	最大93% RLF
最高工作海拔高度	最大 2000 m
連接	M12 連接器，徑向 PVC 電纜，徑向 用于海上應用徑向電纜(無鹵素，火焰阻燃自熄)

¹ 應要求可提供 12mm 軸
² 由于海上應用（DNV GL認證）的電纜造成

技術數據（電氣）

電源電壓	DC 10 ~ 30 V(+10%) 模擬量：DC 17 ~ 30 V(+10%)
EMC	EN 61326-1
單圈分辨率 ( 接口：SG,SB,OL)	12 位
多圈分辨率1 ( 接口：SG,SB,OL)	12 位，13位，16 位
模擬量接口2 ( 接口：AV, A4)	0 ~ 10V（電壓） 4 ~ 20mA （電流）
模擬量輸出分辨率2,3 ( 接口：AV, A4)	12 位
角度測量范圍2 ( 接口：AV, A4)	90°，180°，360°，其他可以定制
絕對精度	±1°
重復定位精度	±0.2°
控制輸入2	預置值，方向

¹ 應要求提供其它分辨率
² 僅對模擬量接口
³ 基于總的測量范圍
⁴ 預置值和方向?qū)?SSI 和模擬量接口有效
預置值：0（其它值應要求可修改）

電氣連接 SSI

電纜顏色	PIN (M12, 8 腳 )	信號
黃色	6	時鐘
粉色	5	數據
綠色	4	時鐘
灰色	8	數據
白色	1	UB
棕色	2	0V
紅色	3	預置值（設置到 0）1
藍色	7	方向1
屏蔽	屏蔽	屏蔽

¹ 預置值清零和方向功能高電平有效
高電平：≥ 66%Ub；低電平：≤ 15%Ub 或者懸空
預置值設定時間：＞ 2 秒
方向設定時間：＜ 1 毫秒 ( 動態 )

電氣連接 CANopen

電纜顏色	信號	PIN(M12,8 腳）	PIN(M12,5 腳）
黃色	CAN in+	6	4
綠色	CAN in-	4	5
粉色	CAN out+	5	-
灰色	CAN out-	8	-
蘭色	CAN GND in	7	1
黑色*	CAN GND out	3	-
白色	UB	1	2
棕色	0 V	2	3
屏蔽	屏蔽	屏蔽	屏蔽

電氣連接 模擬量

電纜顏色	PIN	信號
粉色	5	0 ~ 10V( 電壓 ) 4 ～ 20mA( 電流 )
蘭色 2	7	方向（改變計數方向）
灰色	8	AGND（模擬量地）
紅色 2	3	預置值（設置為 0）
白色	1	UB
棕色	2	0V（與 AGND 相連）
黃色 1	6
綠色 1	4
屏蔽	屏蔽	屏蔽

¹ 診斷信號僅用于服務目的。電纜必須被隔離。
² 預置值清零和方向信號低電平有效：信號電壓≤ DC 2V

輸出信號

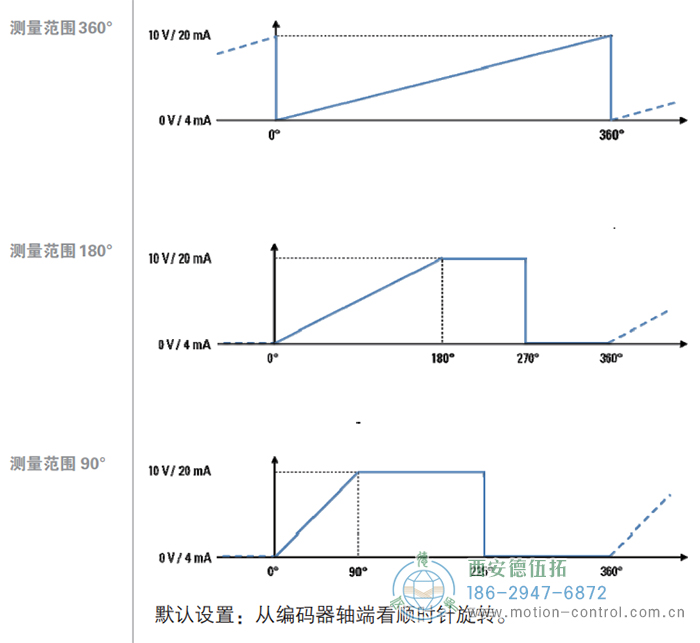

角度測量范圍 (>0°- 360°)

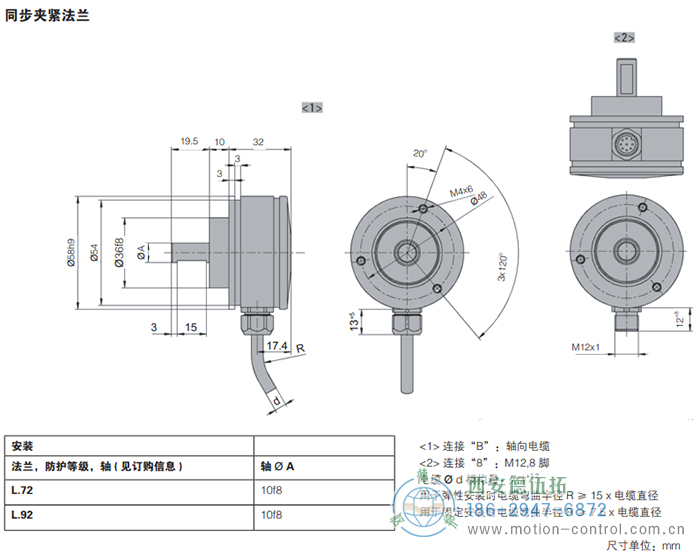

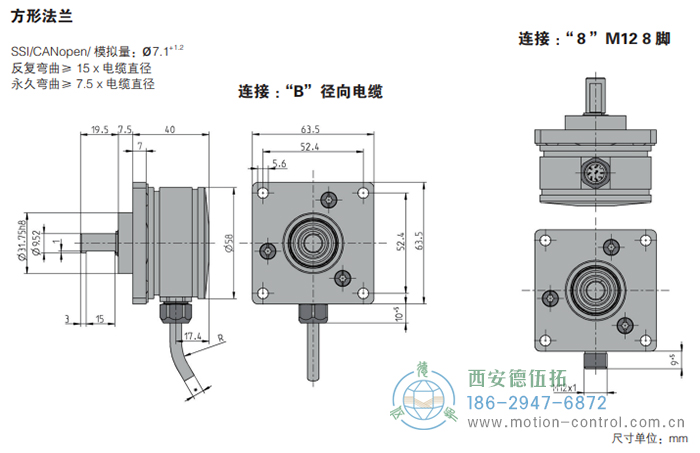

AR62/AR63磁式絕對值重載編碼器外形及安裝尺寸

AR62/AR63磁式絕對值重載編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AR62/AR63磁式絕對值重載編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

CANopen

型號	測量范圍1	電源電壓	法蘭2 ，防護等級，軸	接口3,4	接口5,6,7
□	□	□	□	□	□
AR62 鋁 AR63 不銹鋼	0012 12 位 單圈 1212 12 位 多圈 + 12 位 單圈 1312 13 位 多圈 + 12 位 單圈 1612 16 位 多圈 + 12 位 單圈	E DC 10~ 30V	L.72 同步夾緊，IP67，10 mm L.92 同步夾緊，IP69K，10 mm Q.76 方形法蘭，IP67，9.52mm Q.96 方形法蘭，IP69K，9.52mm	OL CANopen	B 標準徑向電纜 F 用于海上應用的徑向電纜 （DNV GL 認證） 5 M12 連接器，5 腳，徑向 8 M12 連接器，8 腳，徑向

¹ 應要求可提供其他分辨率
² 不銹鋼外殼（AR63）帶方形法蘭應要求可提供
³ 標準設置的 CANopen：總線終端電阻未接。要使用外部總線終端電阻
⁴ E1 認證僅對接口“OL”CANopen 有效
⁵ M12 不能適用于不銹鋼外殼（AR63）。只有正確連接匹配連接器才能保證達到 IP67 或 IP69K
⁶ DNV 認證僅對連接“5”,“8”,“F”有效
⁷“F”連接輸出的最高工作溫度：-40℃...+85℃

SSI

型號	測量范圍1	電源電壓	法蘭2 ，防護等級，軸	接口	接口3,4,5
□	□	□	□	□	□
AR62 鋁 AR63 不銹鋼	0012 12 位 單圈	E DC 10~ 30V	L.72 同步夾緊，IP67，10 mm L.92 同步夾緊，IP69K，10 mm Q.76 方形法蘭，IP67，9.52mm Q.96 方形法蘭，IP69K，9.52mm	SB SSI 二進制 SG SSI 格雷碼	B 標準徑向電纜 F 用于海上應用的徑向電纜 （DNV GL 認證） 8 M12 連接器，8 腳，徑向

¹ 應要求可提供其他分辨率
² 不銹鋼外殼（AR63）帶方形法蘭應要求可提供
³ M12 不能適用于不銹鋼外殼（AR63）。只有正確連接匹配連接器才能保證達到 IP67 或 IP69K
⁴ DNV 認證僅對連接“8”或“F”有效
⁵ “F”連接輸出的最高工作溫度：-40℃...+85℃

模擬量

型號	測量范圍1,2	電源電壓	法蘭3 ，防護等級，軸	接口	接口4,5,6
□	□	□	□	□	□
AR62 鋁 AR63 不銹鋼	角度測量范圍 G090 90° G180 180° G360 360° 其它應要求	F DC17-30V	L.72 同步夾緊，IP67，10 mm L.92 同步夾緊，IP69K，10 mm Q.76 方形法蘭，IP67，9.52mm Q.96 方形法蘭，IP69K，9.52mm	AV 模擬量 0 … 10 V A4 模擬量 4 … 20 mA	B 標準徑向電纜 F 用于海上應用的徑向電纜 （DNV GL 認證） 8 M12 連接器，8 腳，徑向

¹ 測量范圍用角度表示
² 測量范圍 G360 = 360°類似以前的定義 0012 = 12 位單圈
³ 不銹鋼外殼（AR63）帶方形法蘭應要求可提供
⁴ M12 不能適用于不銹鋼外殼（AR63）, 只有正確連接匹配連接器才能保證達到 IP67 或 IP69k
⁵ DNV 認證僅對連接“8”或“F”有效
⁶ “F”連接輸出的最高工作溫度：-40℃...+85℃ 6

可選電纜長度
電纜輸出的類型（連接 A, B, E, F）可選擇以下幾種電纜長度。需要訂購要求的電纜長度， 請?jiān)黾訂为?dú)的代碼到你的訂購代碼后面。對于電纜末端帶不同連接器的情況，請?jiān)陔娎|輸 出方向和連接器代碼中間增加電纜長度代碼。應要求可提供更多的電纜長度。

代碼	電纜長度
無代碼	1.5m
-D0	3 m
-F0	5 m
-K0	10 m
-P0	15 m
-U0	20 m
-V0	25 m
-W0	30 m
-X0	40 m
-Y0	50 m

示例：
3 米長電纜：...B-D0
3 米長電纜末端帶 M23 連接器，順時針：...B-D0-I
