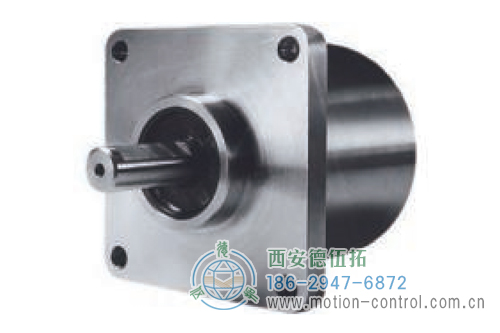

AC61_SSI_P光電絕對值通用編碼器
工業不銹鋼型絕對值編碼器
防護等級：IP67
高抗腐蝕性
分辨率可達29位（單圈17位，多圈12位）
電纜輸出
可編程：分辨率、代碼類型、方向、輸出格式、警告、報警
設計堅固緊湊
應用：食品飲料的包裝機械，船舶設備（例如吊車，絞車，電纜敷設船），近岸應用


絕對值型不銹鋼編碼器有 AC 59 和 AC 61 兩種類型：
AC59 ：冷拉不銹鋼外殼，只有電纜輸出，不能訪問控制元件。
AC61：機加工外殼，有電纜或總線接線盒、可以訪問控制元件（DIP 開關，復位開關）。

AC61_SSI_P光電絕對值通用編碼器產品規格
外徑：61.5mm
軸徑或孔徑：9.52mm/10mm
脈沖數或分辨率：多圈12位，單圈可達17位
防護等級：IP67
最高轉速：6,000 RPM

AC61_SSI_P光電絕對值通用編碼器機械特性
外徑：61.5mm
軸徑：9.52mm/10mm（實心軸）
最大轉速：6000 RPM（連續），10000（短時）

AC61_SSI_P光電絕對值通用編碼器電氣特性
電源電壓：DC 10~30
典型空載電流：最大250mA

AC61_SSI_P光電絕對值通用編碼器環境特性
軸端防護等級（EN60529）：IP67
外殼防護等級（EN60529）：IP67
工作溫度：-40°C~+70°C
儲存溫度：-40°C~+85°C

AC61_SSI_P光電絕對值通用編碼器技術參數

技術數據（機械）

外徑	61.5mm
軸徑	9.52/10mm(實心軸)
法蘭(外殼的安裝)	方形法蘭63.5×63.5mm
軸端的防護等級(EB 60529)	IP67
外殼的防護等級(EB 60529)	IP67
軸載，軸向/徑向	40N/60N
最高轉速	短時：10000rpm，連續：6000rpm
典型啟動轉矩	≤1Ncm
轉動慣量	約20gcm2
抗振動(DIN EN 60068-2-6)	100m/s2(10`500Hz)
抗沖擊(DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃`+70℃
存儲溫度	-40℃`+85℃
材料(軸/外殼)	不銹鋼
重量	帶1.5m電纜大約980g
連接	電纜，軸向或徑向

技術數據（電氣）

電源電壓	直流10`30V
典型空載電流(單圈/多圈)	最大250mA
單圈分辨率	10`17位
多圈分辨率	12位
輸出編碼	二進制、格雷碼
驅動	時鐘和數據/RS422
參數化	分辨率、代碼類型、方向、輸出格式、警告、報警。
控制輸入	方向、預置 1、預置 2
報警輸出	報警位
LED 狀態	綠色 = 正常；紅色 = 警報

推薦的SSI數據傳輸率
最大數據傳輸率取決于電纜長度。
用于時鐘/時鐘和數據/數據，請使用雙絞線。使用屏蔽電纜。

電纜長度	頻率
＜50mm	＜400kHz
＜100mm	＜300kHz
＜200mm	＜200kHz
＜400mm	＜100kHz

同步串口傳輸(SSI)
SSI 接口采用了時鐘刷，將編碼器數據依次 讀出。時鐘刷每重新刷一次 ( 最小間隔為 30ms)，會讀出一組新的數據。
以下為可編程的主要參數：
·預置：軟件預置和通過輸入/按鈕可設置 預置（可被設置為無效）。
·偏置：實際編碼器數值的相對偏移。
·縮放：編碼器實際數值乘以小于 1 的系數。 直接輸出每個測量距離和每轉的增量。
·旋轉方向：可通過軟件或輸入（可被設置 為無效）調整。
·SSI輸出格式：樹形格式或標準格式 （MSB 定向）。
·輸出代碼：選項為格雷碼或二進制代碼， 整數或兩位補碼顯示。從 16 位至 24 位 之間選擇有效位。
另外，可編程為最大 7 個狀態位：
·多達 4 個警告位；
·超速；
·編碼器停止工作；
·奇偶校驗；
·編碼器錯誤；
·旋轉方向。

可編程SSI

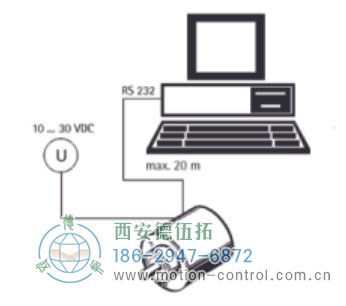

絕對值型編碼器編程需要一臺電腦、 WinSSI 軟件和適配器電纜。
編碼器接通電源，并通過適配器電纜連接到電腦的串聯接口上。
使用菜單輔助程序，就可以按照所需參數配置編碼器了。

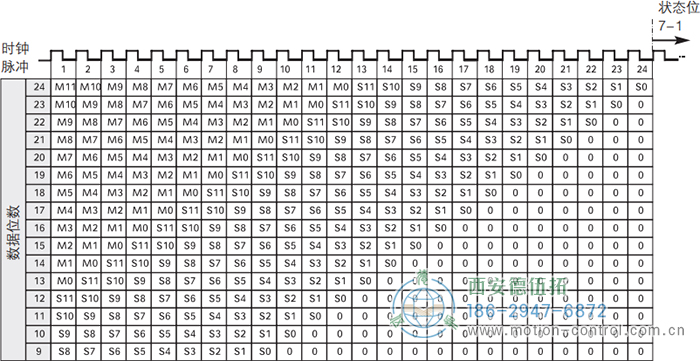

SSI輸出格式，高有效位在前，多圈

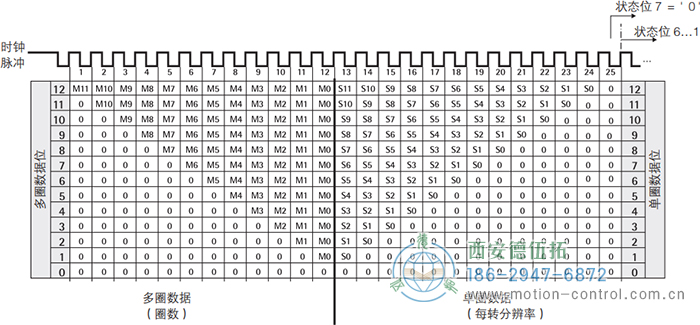

SSI輸出格式，高有效位在前，多圈(固定長度)

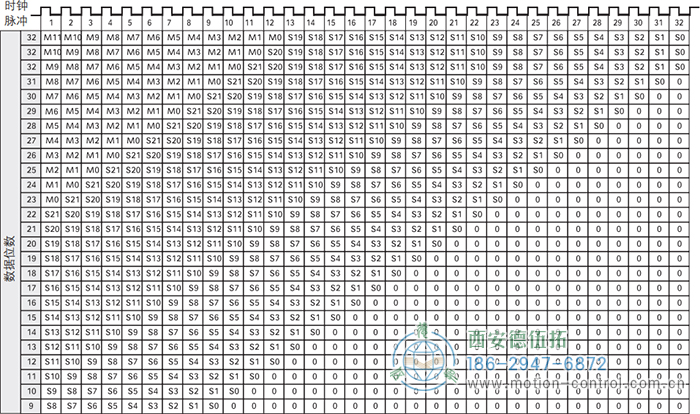

SSI輸出格式，樹形格式

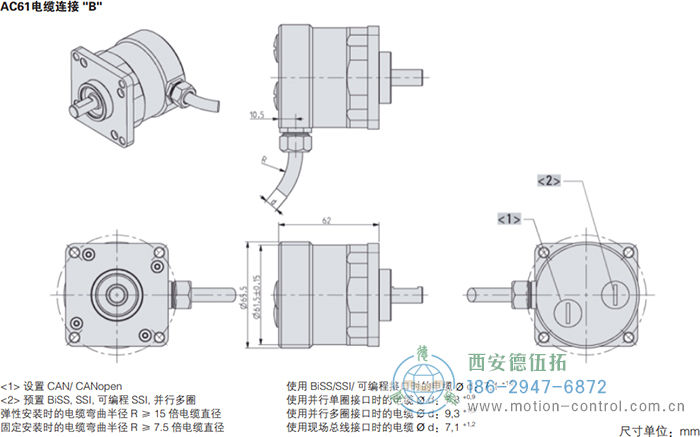

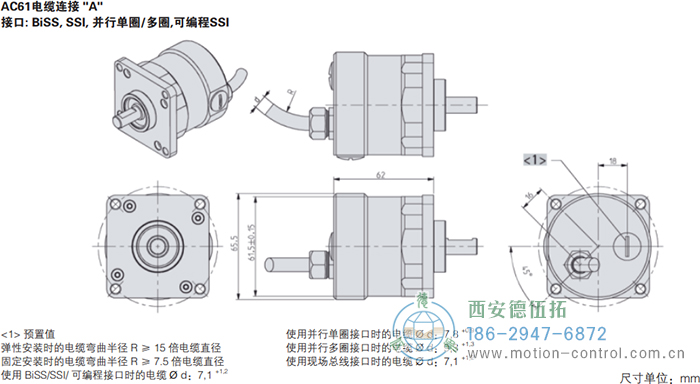

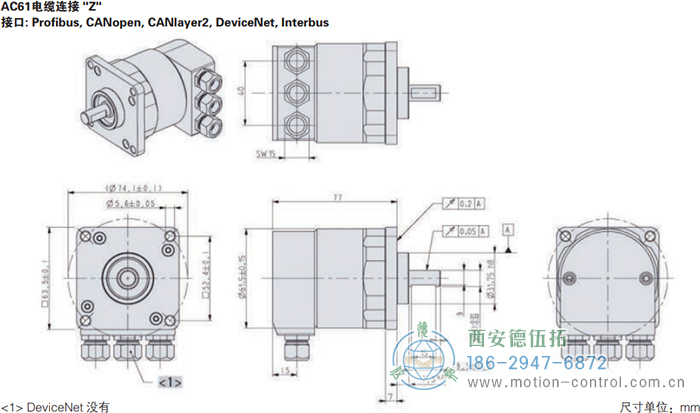

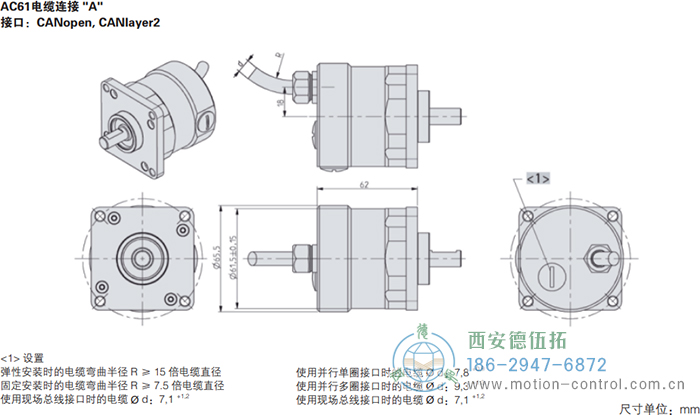

AC61_SSI_P光電絕對值通用編碼器外形及安裝尺寸

AC61_SSI_P光電絕對值通用編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AC61_SSI_P光電絕對值通用編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率1,2	電源電壓	法蘭、防護等級、軸徑	輸出	連接
□	/□	□	□	□	□
AC 61	0010 10位單圈 0012 12位單圈 0013 13位單圈 0014 14位單圈 1212 12位多圈＋12位單圈 1213 12位多圈＋13位單圈 1214 12位多圈＋14位單圈 1217 12位多圈＋17位單圈 應要求可提供更高分辨率	A 直流 10V`30V	Q.76 方形法蘭，IP67,9.52mm 0.72 方形法蘭，IP67,10mm	SP 可編程SSI	A 軸向電纜 B 徑向電纜

訂購信息 可選電纜長度
電纜輸出的類型（連接A,B，E,F）可選擇以下幾種電纜長度。需要訂購要求的電纜長度，請?jiān)黾訂为?dú)的代碼到你的訂購代碼后面。對于電纜末端帶不同連接器的情況，請?jiān)陔娎|輸出方向和連接器代碼中間增加電纜長度代碼。應要求可提供更多的電纜長度。

代碼	電纜長度
無代碼	1.5 m
-D0	3 m
-F0	5 m
-K0	10 m
-P0	15 m
-U0	20 m
-V0	25 m
